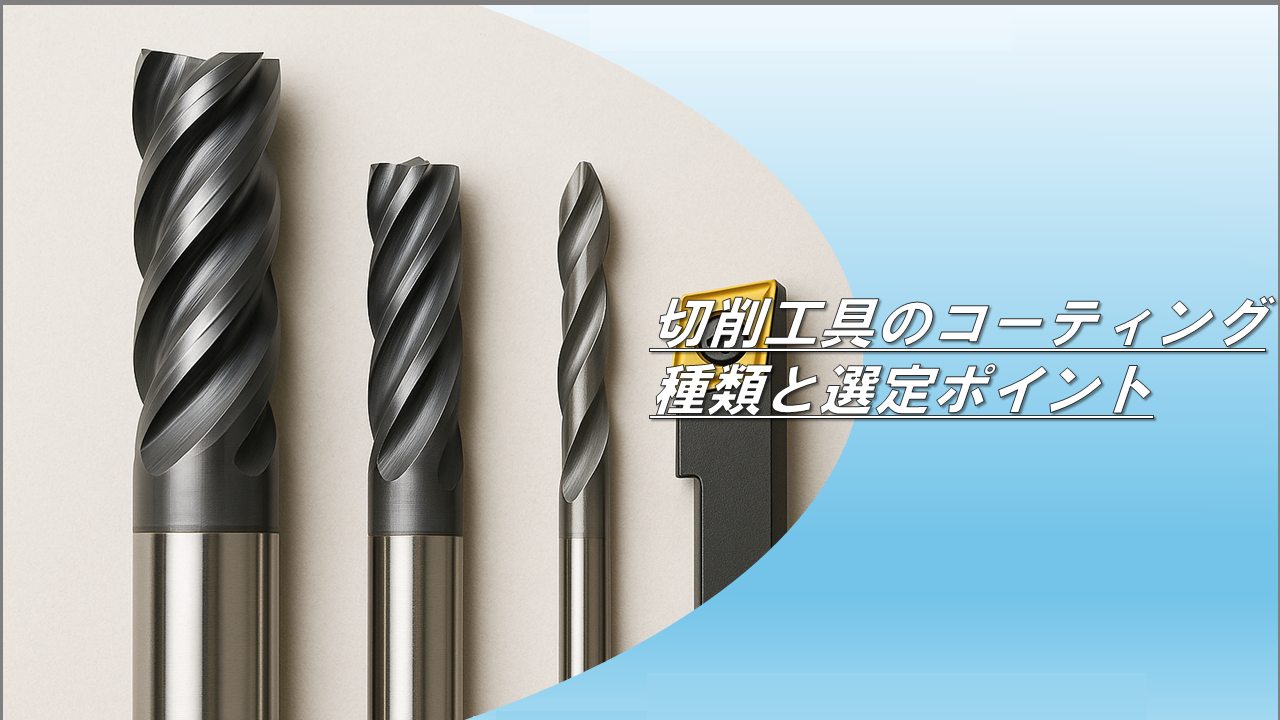

切削工具のコーティング種類と選定ポイント
はじめに
切削加工の現場では、工具の性能が加工品質や生産性に直結します。中でも、切削工具のコーティング技術は、工具寿命の延長や耐摩耗性の向上、高速切削への対応などにおいて重要な役割を果たしています。本記事では、切削工具に施される代表的なコーティングの種類や特性を紹介するとともに、用途に応じたコーティング選定のポイントについて解説します。
1. 切削工具コーティングの役割
切削工具におけるコーティングの主な目的は以下の通りです。
| 目的 | 説明 |
|---|---|
| 耐摩耗性向上 | 工具の消耗を抑え、寿命を延ばす |
| 熱的安定性向上 | 高速切削時の高温に耐える |
| 潤滑性向上 | 切りくずの排出性を高め、凝着を防ぐ |
| 耐酸化性 | 高温環境でも酸化しにくい性質 |
| 対応材拡張 | 難削材への対応を可能にする |
これらの効果によって、未コート工具と比べて加工効率・加工精度が大きく向上します。
2. 主なコーティングの種類と特徴
ここでは、工業的に広く使用されている代表的な切削工具用コーティングについて紹介します。
2-1. TiN（チタンナイトライド）
| 項目 | 内容 |
|---|---|
| 色 | 金色 |
| 硬度（HV） | 約2000 |
| 酸化開始温度 | 約600°C |
| 特徴 | 安価で汎用性が高く、乾式・湿式の両方で使用可能。摩擦係数が低く、アルミなどへの溶着防止にも効果的。 |
| 主な用途 | 一般鋼、鋳鉄、樹脂などの汎用加工 |
2-2. TiCN（チタンカーボナイトライド）
| 項目 | 内容 |
|---|---|
| 色 | 青灰色 |
| 硬度（HV） | 約3000 |
| 酸化開始温度 | 約400〜500°C |
| 特徴 | TiNよりも硬度が高く、耐摩耗性に優れる。反面、熱的安定性はやや劣る。 |
| 主な用途 | 炭素鋼、合金鋼などの中〜高硬度材加工 |
2-3. TiAlN（チタンアルミナイトライド）
| 項目 | 内容 |
|---|---|
| 色 | 黒灰色 |
| 硬度（HV） | 約3300 |
| 酸化開始温度 | 約800°C |
| 特徴 | 高温酸化に強く、高速・高温切削に適する。Al含有により熱安定性が非常に高い。 |
| 主な用途 | 高硬度鋼、耐熱鋼、ドライ加工用途など |
2-4. AlTiN（アルミチタンナイトライド）
| 項目 | 内容 |
|---|---|
| 色 | 黒 |
| 硬度（HV） | 約3500 |
| 酸化開始温度 | 約850°C |
| 特徴 | TiAlNと似ているが、よりAlの比率が高く、より優れた酸化耐性と耐熱性を持つ。 |
| 主な用途 | 高速切削、難削材の加工（ステンレスやインコネル等） |
2-5. DLC（ダイヤモンドライクカーボン）
| 項目 | 内容 |
|---|---|
| 色 | 黒色光沢 |
| 硬度（HV） | 約2000〜4000 |
| 特徴 | 低摩擦で溶着防止効果が非常に高く、非鉄金属に最適。 |
| 主な用途 | アルミ、銅、樹脂などの非鉄金属加工、微細加工工具など |
2-6. CrN（クロムナイトライド）
| 項目 | 内容 |
|---|---|
| 色 | 銀白色 |
| 特徴 | 高靱性と耐摩耗性のバランスに優れ、耐食性も高い。 |
| 主な用途 | 成形工具、パンチ、アルミ加工など |
3. コーティング選定のポイント
3-1. 被削材の種類を考慮する
素材に応じて最適なコーティングは変わります。以下に代表的なマッチング例を示します。
| 被削材 | 推奨コーティング |
|---|---|
| 一般鋼・鋳鉄 | TiN、TiCN |
| ステンレス | TiAlN、AlTiN |
| 高硬度鋼 | AlTiN、TiAlN |
| アルミ・銅 | DLC、CrN |
| チタン合金 | AlTiN、TiAlN |
3-2. 加工条件（切削速度・湿式／乾式）
- 高速切削・ドライ加工 → TiAlN・AlTiN
- 低速〜中速・湿式加工 → TiN・TiCN
- 微細加工・高精度加工 → DLC
3-3. コストパフォーマンス
- TiNは安価で汎用性があり、多くの現場で初期選択肢となります。
- 高速加工や難削材加工では、**高機能コーティング（TiAlN・AlTiN等）**を選定することで工具交換頻度の減少や加工品質向上が見込め、結果的にコスト削減に繋がります。
4. コーティング技術の進化動向
近年では、複合多層コーティングやナノコーティングなど、より高度な技術が実用化されています。
| コーティング技術 | 概要 |
|---|---|
| 多層コーティング | 異なる性質の層を積層して、耐摩耗性・耐熱性・靱性のバランスを向上させる |
| ナノ積層構造 | 数nm単位の超微細層を積層して、微細クラックの進行を抑制 |
| ハイブリッドコーティング | PVD（物理蒸着）とCVD（化学蒸着）を組み合わせ、最適な膜質を得る |
また、切削工具メーカー各社は独自ブランドの高機能コーティングを開発しており、「Balzers」「Sumitomo ACシリーズ」「Mitsubishi MPコーティング」なども注目されています。
5. コーティング選定の実務フロー
ステップ1：被削材の特定
まずは加工するワーク材を正確に把握します（材質・硬度・被膜の有無など）。
ステップ2：加工条件の確認
切削速度、送り速度、使用する工作機械、冷却方式（ドライ／ウェット）をチェックします。
ステップ3：加工目的の明確化
- 高速化を狙うのか？
- 長寿命化か？
- コスト重視か？
- 微細精度か？
ステップ4：コーティング候補を絞り込む
上記情報をもとに、メーカーのカタログや技術資料を参照して適合するコーティングを選定します。
6. まとめ
切削工具のコーティングは、加工効率・品質・工具寿命の観点から、現代の製造現場において極めて重要な技術要素です。適切なコーティングを選定するためには、被削材の特性、加工条件、工具寿命、コストといった複数の要素を総合的に評価する必要があります。
今後、さらなる加工難度の高い材料や、持続可能な加工（SDGs対応）への要求が高まる中で、高度なコーティング技術の活用と理解は、製造業の競争力強化の鍵となるでしょう。
